Что такое ГРП и как он вредит окружающей среде?

Что такое ГРП и как он вредит окружающей среде?

Гидравлический разрыв пласта (ГРП или фрак, от английского hydraulic fracturing) является неотъемлемым процессом стимуляции скважины в процессе добычи нефти и газа из сланцевых пород.
Еще не так давно вокруг ГРП было очень много разговоров и очень многие организации выступали против разрешения на проведение ГРП. Главным аргументом против ГРП выдвигалась теория о том, что ГРП очень сильно загрязняет подземные источники пресной воды, вплоть до того, что из-под крана начинает течь вода с примесями газа, которые можно поджечь, о чем, кстати, был снят ролик, который попал во многие передачи и выпуски новостей.

В прошлый раз я рассмотрел тенденцию развития сланцевых месторождений в Техасе, объемы добычи и тенденцию увеличения количества скважин. Сегодня я затрону вопрос ГРП и мы посмотрим на то, как все выглядит на практике. А затем я расскажу о том, насколько правдивы разговоры о загрязнении пресных источников и пагубном влиянии ГРП. Так же я коснусь нашумевшего видео о том, как люди поджигаю воду в кране. Видео видели все, а вот историю за кадром этого видео почти никто не знает.

1. В начале разберемся с тем, что вообще такое ГРП, т.к. многие этого не знают. Традиционно нефть и газ добывались из песчаных пород, которые обладают высокой пористостью.

Нефть в таких породах может свободно мигрировать среди песчинок к скважине. Сланцевые породы наоборот, имеют очень низкую пористость, а нефть в них содержится в трещинах внутри сланцевого пласта. Задача ГРП - увеличить эти трещины (или образовать новые), дав нефти более свободный путь к скважине. Для этого в нефтенасыщенный пласт сланца под высоким давлением нагнетается специальный раствор (на вид напоминающий холодец), состоящий из песка, воды и дополнительных химических добавок. Под высоким давлением нагнетаемой жидкости сланец образует новые трещины и расширяет уже имеющиеся, а песок (проппант) не дает трещинам сомкнуться, таким образом и улучшается проницаемость пород. ГРП бывает двух видов - проппантный (с использованием песка), и кислотный. Тип ГРП выбирается на основе геологии разрываемого пласта.
Что такое ГРП и как он вредит окружающей среде?

2. Для проведения ГРП требуется довольно большое количество техники и персонала. Технически же процесс идентичен не зависимо от компании, проводящей работу. К арматуре скважины подключается трейлер с блоком манифольдов. К этому трейлеру подключаются насосные установки нагнетающие раствор ГРП в скважину. За насосными станциями устанавливается смесительная установка, возле которой устанавливают трейлера с песком и водой. За всем этим хозяйством устанавливают станцию контроля. С противоположенной стороны арматуры устанавливается кран и каротажная машина.
***

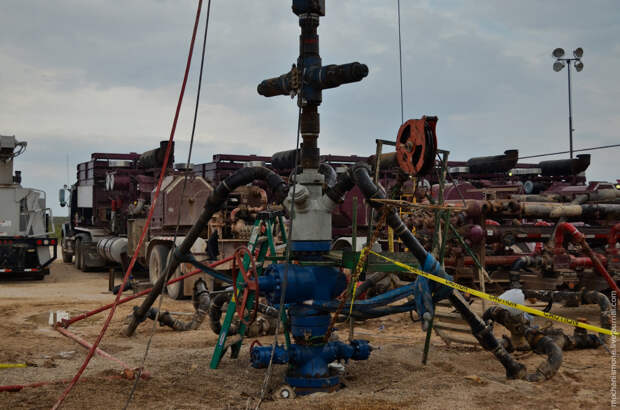

Справа, на фотографии - блок манифольдов, слева - насосные трейлера, далее - арматура и за ней кран. Каротажная машина находится слева, за трейлерами. Ее видно на других фотографиях.
Что такое ГРП и как он вредит окружающей среде?

3. Процесс ГРП начинается в смесителе, куда подается песок и вода, а так же химические добавки. Все это смешивается до определенной консистенции, после чего подается в насосные установки. На выходе из насосной установки раствор ГРП попадает в блок манифольдов (это что-то вроде общего смесителя для всех насосных установок), после чего раствор отправляется в скважину. Процесс ГРП не проводится за один подход, а проходит этапами. Составлением этапов занимается команда петрофизиков на основе акустического каротажа, как правило, открытой скважины, проведенной во время бурения. В течении каждого этапа каротажная команда ставит в скважине заглушку, отделяя интервал ГРП от остальной скважины, после чего производит перфорацию интервала. Затем проходит ГРП интервала, и заглушка снимается. На новом интервале ставится новая заглушка, снова проходит перфорация, и новый интервал ГРП. Процесс ГРП может длится от нескольких дней, до нескольких недель, а количество интервалов может доходить до сотни.
***
Так выглядит смеситель. Шланги идущие к нему - линии подключения воды.
Что такое ГРП и как он вредит окружающей среде?

4. Помпы, используемые при ГРП оснащены дизельными двигателями мощностью от 1 000 до 2 500 л.с.. Мощные насосные прицепы способны нагнетать давление до 80 МПа, при пропускной способности 5-6 баррелей в минуту. Количество помп рассчитывается все теми же петрофизиками на основе каротажа. Высчитывается необходимое давление для разрыва пласта, и на его основе считается количество насосных станций. В течении работы количество используемых помп всегда превосходит расчетное количество. Каждая помпа работает в менее интенсивном режиме, чем это требуется. Делается это по двум причинам. Во-первых, это значительно сохраняет ресурс помп, во-вторых, при выходе из строя одной из помп она просто выводится из линии, а давление на остальных помпах слегка увеличивается. Таким образом поломка помпы не влияет на процесс ГРП. Это весьма важно, т.к. если процесс уже начат то остановка неприемлема.
***
Помпы подключенные к блоку манифольдов. "Будка" на заднем плане - пункт контроля работы смесителя. Противоположенный вид, от будки, - на второй фотографии.
Что такое ГРП и как он вредит окружающей среде?

5. Технология ГРП токовой не родилась вчера. Первые попытки "ГРП" предпринимались еще в 1900 года. Заряд нитроглицерина опускался в скважину, после чего детонировал. В то же время была опробования кислотная стимуляция скважин. Но оба метода, несмотря на раннее рождение, потребовали еще очень много времени, чтобы стать совершенными. Бум ГРП получил лишь в 1950-х годах, с развитием проппанта. Сегодня метод продолжает совершенствоваться и улучшаться. При стимуляции скважины продляется ее жизнь и увеличивается дебит. В среднем прирост нефтепотока к расчетному дебиту скважины составляет до 10 000 тонн в год. Кстати, ГРП проводится и на вертикальных скважинах в песчаннике, поэтому ошибочно думать, что процесс приемлем только в сланцевых породах и родился только что. Сегодня около половины скважин подвергаются ГРП стимуляции.
Что такое ГРП и как он вредит окружающей среде?

6. Тем не менее, с развитием горизонтального бурения очень многие люди стали высказываться против проведения стимуляций скважин, т.к. ГРП наносит вред окружающей среде. Было написано очень много трудов, снято видео и проведено расследований. Если читать все эти статьи, то все складно, но это только на первый взгляд, а мы же присмотримся к деталям.
***
Вид на блок манифольдов от арматуры. Кстати, ходить среди трейлеров и труб можно лишь во время каротажа, когда в системе нагнетания нет давления. Любой человек, появившийся среди трейлеров с помпами или труб во время проведения ГРП увольняется на месте без разговоров. Безопасность прежде всего.
Что такое ГРП и как он вредит окружающей среде?

7. Самый главный аргумент против ГРП - загрязнение грунтовых вод химическими веществами. Что именно входит в состав раствора - тайна компаний, но кое-какие элементы все же разглашены и есть в открытых публичных источниках. Достаточно обратиться к базе данных по ГРП "ФракФокус", и можно найти общий состав геля (1, 2). На 99% гель состоит из воды, лишь оставшийся процент - химические добавки. Сам проппант не входит в данном случае в подсчет, т.к. не является жидкостью, да и безвреден. Итак, что же входит в оставшийся процент? А туда входят - кислота, противокоррозийный элемент, фрикционная смесь, клей и добавки для вязкости геля. К каждой скважине элементы из списка подбираются индивидуально, всего их может быть от 3 до 12, попадающих в одну из вышеперечисленных категорий. Действительно, все эти элементы токсичны, и не приемлемы для человека. Примером конкретных добавок являются например: Ammonium persulfate, Hydrochloric acid, Мuriatic acid, Ethylene glycol.
***
Каротажная машина. Команда собирает заряды и готовит заглушку для проведения перфорации.
Что такое ГРП и как он вредит окружающей среде?

8. Как эти химические вещества могут подняться на верх минуя ловушки удерживающие нефть? Ответ мы находим в отчете Ассоциации по защите окружающей среды (3). Случиться это может либо из-за взрывов на скважинах, либо из-за разливов во время проведения ГРП, либо из-за разливов утилизационных бассейнов, либо из-за проблем с целостностью скважин. Первые три причины не в состоянии заразить источники воды на огромных площадях, остается лишь последний вариант, который сегодня официально подтвержден Академией наук США (4).
Что такое ГРП и как он вредит окружающей среде?

9. Кому интересно как отслеживается движение жидкостей внутри пород, то делается это с помощью так называемых трейсеров. Специальная жидкость, имеющая определенный радиационный фон, нагнетается в скважину. После чего в соседних скважинах, и на поверхности, ставят сенсоры, реагирующие на излучение. Таким образом можно смоделировать очень точно "общение" скважин между собой, а так же обнаружить утечки внутри обсадных колонн скважин. Не беспокойтесь, фон у таких жидкостей очень слабый, а радиоактивные элементы используемые при таких исследованиях очень быстро разлагаются не оставляя следов.
Что такое ГРП и как он вредит окружающей среде?

10. Нефть на поверхность поднимается не в чистом виде, а с примесями воды, грязи и различных химических элементов, в том числе и химическими добавками использованными во время ГРП. Проходя через сепараторы нефть отделяется от примесей, а примеси утилизируются через специальные утилизационные скважины. Говоря простым языком - отходы закачиваются обратно в землю. Обсадная труба зацементирована, но она ржавеет со временем, и в какой-то момент в ней появляется течь. Если труба имеет хороший цемент в затрубном пространстве - то это ржавчина не имеет значения, утечки из трубы не будет, если же цемента нет, или цементная работа была выполнена плохо - то жидкости из скважины попадут в затрубное пространство, откуда могут попасть куда угодно, т.к. течь может быть выше нефтяных ловушек. Эта проблема известна инженерам очень давно, и фокус на этой проблеме был заострен еще в начале 2000-х, т.е. задолго до обвинений в адрес ГРП. Еще тогда когда многие компании создали внутри себя отдельные ведомства отвечающие за целостность скважин и их проверку. Утечки могут приносить с собой в верхние слои пород много грязи, газа (не только природного, но и сероводорода), тяжелых металлов и способны заразить чистые источники воды и без химических элементов ГРП. Поэтому тревога поднятая сегодня является весьма странной, проблема существовала и без ГРП. Особенно это касается старых скважин, которым более 50 лет.
Что такое ГРП и как он вредит окружающей среде?

11. Сегодня регламенты многих штатов разительно быстро меняются, особенно это касается Техаса, Нью-Мексико, Пенсильвании и Северной Дакоты. Но к удивлению многих, - вовсе не из-за ГРП, а из-за взрыва платформы БП в Мексиканском заливе. Во многих случаях компании спешно проводят каротажи по проверке целостности обсадной трубы и цемента за ней, и передают эти данные в государственные комиссии. К слову заметить, что пока каротажи по целостности скважин официально никто не требует, но компании самостоятельно тратят деньги и делают данную работу. При неудовлетворительном состоянии скважины глушатся. Надо отдать должное инженерам, например из 20 000 скважин инспектированных в Пенсильвании, в 2008 году, было зарегистрировано лишь 243 случая утечек в верхние водные слои (5). Иными словами, ГРП не имеет отношения к заражению и газификации пресных вод, виной тому является плохая целостность скважин, которые не были заглушены вовремя. А токсичных элементов в нефтенасыщенных пластах полным полно и без химических добавок используемых во время проведения ГРП.
Что такое ГРП и как он вредит окружающей среде?

12. Другой аргумент, который приводят противники ГРП - чудовищное количество пресной воды требуемое для проведения операции. Воды для ГРП требуется действительно много. Отчет Ассоциации по защите окружающей среды дает цифры, всего с 2005 по 2013 года было использовано 946 млрд. литров воды, при том, что за это время было проведено 82 000 операций ГРП (6). Цифра интересная, если не задуматься. Как я упомянул до этого, ГРП начал широко использоваться с 50-х годов, но статистика начинается лишь с 2005, когда было начато массовое горизонтальное бурение. Почему? Хорошо было бы упомянуть общее количество операций ГРП и количество воды, израсходованное до 2005 года. Ответ на данный вопрос, частично, можно найти все в той же базе данных по ГРП "ФракФокус" - начиная с 1949 года было проведено более 1 миллиона операций ГРП (7). Так сколько же воды было использовано за это время? Об этом отчет почему-то не говорит. Наверное потому, что 82 тысячи операций как-то меркнут на фоне миллиона.
Что такое ГРП и как он вредит окружающей среде?

13. Вопросов к EPA (Environmental Protection Agency) тоже много. На EPA очень многие любят ссылаться, как на очень веский источник. Источник и в правду веский, но и веский источник может дать дезу. В свое время EPA нашумели на весь мир, проблема в том, что наделав шуму, мало кто знает чем все кончилось, а кончилась история весьма плачевно, для некоторых.
***
Так выглядит проппант. Его называет песком, на самом деле это не тот песок, который добывается в карьерах и в котором играют дети. Сегодня проппант изготавливается на специальных заводах, и бывает он разных видов. Обычно идентификация идет соразмерно песчинкам, например это - проппант 16/20. В отдельном посте непосредственно о процессе ГРП я подробно остановлюсь на типах проппанта и покажу его различные виды. А песком его называют потому, что при первом ГРП компания Халлибертон использовала обычный мелкий речной песок.
Что такое ГРП и как он вредит окружающей среде?

14. С EPA связано две очень интересные истории (8). Итак, первая история.
В пригороде Далласа, в городе Форт Ворс, нефтяная компания осуществляла бурение скважин для добычи газа, естественно с использованием ГРП. В 2010 году, региональный директор EPA, доктор (стоит обратить внимание на высокий статус и наличие хорошего, высшего, образования) Ал Армендариз, подал чрезвычайный иск в суд против компании. В иске говорилось что люди живущие вблизи скважин компании находятся в опасности, т.к. скважины компании газифицируют водные скважины находящиеся вблизи. В тот момент накал страстей вокруг ГРП был очень высок, и терпение ЖД комиссии Техаса взорвалось. Для тех, кто забыл - в Техасе вопросами земельного пользования и бурения занимается Железнодорожная комиссия. Была составлена научная группа, которую отправили для исследования качества воды. Верхний метан в под Форт Ворсом находится на глубине 120 метров и никакой шапки не имеет, в то время как глубина водных скважин не превышала 35 метров, а ГРП проходящий на скважинах компании был осуществлен на глубине 1 500 метров. Так вот, оказалось, что никаких тестов для исследования пагубного влияния EPA не проводили, а просто взяли и заявили, - ГРП загрязняет пресную воду, и подали в суд. А комиссия, взяла и провела тесты. Проверив целостность скважин, взяв пробы грунта и проведя необходимые тесты комиссия вынесла единый вердикт - ни одна скважина не имеет утечек и к газификации пресной воды отношения не имеют. EPA проиграли два суда, компании и второй суд непосредственно ЖД комиссии, после чего директор EPA, - доктор Ал Армендариз уволился "по собственному желанию".

К слову, проблема газификации воды действительно есть, но она никак не связана с ГРП, а связана с очень неглубоким залеганием метана. Газ из верхних слоев постепенно поднимается наверх и попадает в водные скважины. Это естественный процесс, никак не связанный вообще с добычей и бурением. Такой газификации подвержены не только водные скважины, но и озера и родники.
***
Справа - ковш смесителя. Слева - контейнер с проппантом. Проппант подается в ковш на конвейерной ленте, после чего смеситель забирает его в центрифугу, где происходит его смешение с водой и химическими добавками. После чего гель подается к помпам.
Что такое ГРП и как он вредит окружающей среде?

15. А теперь дорогие читатели, сядьте поудобнее, запаситесь попкорном и пристегните ремни - я расскажу о нашумевшем видео, в котором люди поджигают воду текущую из-под крана.

Сразу за историей с нерадивым доктором из EPA, ЖД комиссия обратила свой взор на очень популярное видео, которое к тому моменту где только не показывали. Некий Стивен Липский, хозяин скважин с пресной водой, и консультант по вопросом окружающей среды Алиса Рич сняли видео, в котором они поджигают воду, идущую из-под крана. Водозабор производился из водных скважин Стивена. Вода загорелась, якобы, из-за высокой концентрации газа, в которой виновата нефтяная компания со своим злосчастным ГРП. На самом деле, при расследовании, оба обвиняемых сознались, что к системе трубопровода был подключен баллон с пропаном, и сделано это было с целью привлечения новостных ведомств, которое заставило бы людей верить в то, что ГРП виновато в газификации пресной воды. В данном случае было доказано, что Алиса Рич знала о фальсификации, но хотела передать заведомо ложные данные в EPA и между Алисой и Стивеном был сговор, для оклеветанная деятельности компании. Опять же, было доказано, что компания и процесс ГРП не наносят вреда окружающей среде. После этого инцидента, кстати, все как-то сконфуженно притихли относительно обвинений ГРП в газификации воды. Видимо отправляться за решетку никто не торопится. Или все разом поняли, что процесс этот естественен и был до появления ГРП?
Что такое ГРП и как он вредит окружающей среде?

Итак, подводя итог всему вышесказанному - любая деятельность человека наносит вред окружающей среде, добыча нефти - не исключение. ГРП, сам по себе, не наносит вреда окружающей среде, и в широком масштабе существует в промышленности уже более 60 лет. Химические добавки, закачиваемые в процессе ГРП на большую глубину не представляют никакой угрозы верхним водным слоям. Действительной проблемой сегодня является цементаж и сохранение целостности скважин, над которой компании усиленно работают. А химических элементов и грязи, которые способны отравить пресную воду, в нефтенасыщенных пластах хватает и без ГРП. Сам же процесс газификации естественен и о такой проблеме знали и без ГРП, с этой проблемой боролись и до ГРП.

Сегодня нефтяная промышленность намного чище и экологичное, чем когда-либо в истории, и продолжает бороться за сохранение окружающей среды, а многие истории и байки идут от очень недобросовестных работников официальных ведомств. К сожалению, такие истории очень быстро остаются в памяти большинства людей, и очень медленно опровергаются фактами, которые мало кому интересны.
Так же нужно не забывать, что война с нефтяными компаниями была, есть и будет всегда, и дешевый газ в огромных объемах не всем ко двору.

Важно, дополнение:
В связи с тем, что в комментариях начали появляться упоминания про Пенсильванию и наличие газа в скважинах с пресной водой, я решил так же прояснить данный вопрос. Пенсильвания очень богата газом, и один из самых мощных бумов газового горизонтального бурения пришелся как раз на этот штат, в особенности на северную его часть. Проблема в том, что залежей газа (метана и этана) в штате несколько. Залежи верхнего газа называются Devonian, в то время как залежи глубокого сланцевого газа имеют название Marcellus. После детального молекулярного анализа состава газа, и проверки 1 701 водной скважины (с 2008 по 2011 года) на севере штата, был дан единый вердикт - в водных скважинах нет сланцевого газа, а присутствует метан и этан из верхнего слоя Devonian. Газификация скважин естественна и связана с геологическими процессами, идентично проблеме Техаса. Процесс ГРП никак не способствует миграции сланцевого газа на поверхность.

Кроме того, в Пенсильвании, в связи с тем, что это был один из первых штатов в США вообще, сохранилось очень, очень много документов, уходящих в историю вплоть до начала 1800-х годов, в которых упоминаются горящие ручьи, а так же воспламеняющиеся источники воды, с обильной концентрацией газа в ней. Есть масса документов, в которых упоминается наличие очень высокой концентрации метана на глубине 20, лишь 20 метров! Масса документов указывает на очень высокую концентрацию метана в реках и ручьях, более 10 mg/L. Поэтому, в отличие от Техаса, где о подобных документах я лично ничего не слышал, в Пенсильвании проблема газификации была задокументированная еще до начала вообще хоть какого-либо бурения как такового. Поэтому о каком вреде ГРП идет речь, если есть документы которым более 200 лет, а так же молекулярно доказано, что газ в водных скважинах не является сланцевым? Организации, борющиеся с ГРП о таких документах почему-то забывают, либо подобными исследованиями не занимаются и не интересуются.

Так же стоит обратить внимание на то, что Пенсильвания является одним из штатов, который требует у операторов анализа качества пресной воды, согласно Акту 13, до начала бурения, для отслеживания уровня возможного загрязнения. Так вот, при анализе качества воды, почти всегда допустимая концентрация растворенного газа, 7000 μg/L, является превышенной. Вопрос, почему тогда люди не жаловались на состояние здоровья, экологию и загубленную землю на протяжении двухсот лет, а вдруг спохватились массово жаловаться с началом газового бурения? (9).
Газификация естесственна, и не является следствием ГРП и бурения вообще, эта проблема есть в любой стране, с залежами газа на поверхности.

Постскриптум:
Я думаю, многим будет интересно узнать о ГРП в России. На сегодняшний день в России работает около сотни комплексов ГРП. Все комплексы - иностранной сборки. Интерес к ГРП Россия проявляет с послевоенных времен, но в связи с огромными запасами газа в принципе ГРП не имеет бурного развития на сегодняшний день. Хотя работы и тесты проводятся.

Дисклеймер:
1. По-английски слово "frac" произноситься как "фрак", а не как "фрекинг". Поэтому несмотря на такую фонетическую транскрипцию на русский язык - данное слово я не употреблял.
2. Все статистические данные приведенные в тексте относятся исключительно к континентальной части США.
3. Данная заметка скорее краткий очерк, т.к. для детального разбора проблем связанных с ГРП требуется написание, скорее книги, чем заметки.
4. Заметка отражает мое личное мнение, основанное на опыте работы. Это не научная статья и не проблемный очерк. Цитирование данного текста в каких-либо научных работах, статьях, или очерках - запрещено. Для цитирования или исследования данного вопроса пользоваться лишь оригинальными текстами документов, перечисленных в библиографии.

Библиография:
1. Chemical Use In Hydraulic Fracturing. FracFocus Disclosure Registry, GWPC & IOGCC: 2014.
2. Hydraulic Fracturing Fluids - Composition and Additives. Modern Shale Gas Development in the United States by the U.S. Department of Energy: 2014.
3. Fracking by the Numbers. Frontier Group: 2013. стр. 5, 9-11.
4. Leaky wells, not fracking, taint water. National Academy of Science of United States of America, Seth Borenstein: 2014.
5. Там же.
6. Fracking by the Numbers. Frontier Group: 2013. стр. 4.
7. A Historic Perspective. FracFocus Disclosure Registry, GWPC & IOGCC: 2014.
8. AP article strikes out on facts. Alex Mills and Judge Trey Loftin (43 District Court): 2011.
9. Evaluation of Methane Sources in Groundwaterin Northeastern Pennsylvania. Lisa J. Molofsky , John A. Connor , Albert S. Wylie , Tom Wagner , and Shahla K. Farhat. Groundwater: Volume 51, Issue 3: 2013.
